    Sistema Integrato Monitoraggio Strutturale (ISMS)

    Il Sistema Integrato Monitoraggio Strutturale (ISMS) è interamente progettato e sviluppato da Solgeo per la verifica dell'integrità degli asset e delle condizioni di sicurezza delle strutture offshore.

Il problema
Le piattaforme offshore spesso non sono dotate di una rete sensoristica per il rilevamento dei parametri di status della struttura. Questa mancanza ostacola la verifica dell'integrità degli asset e delle condizioni minime di sicurezza per le operazioni, diventando un problema soprattutto per le piattaforme più datate.

L'assenza di dati direttamente misurati in sito non consente di determinare la corrispondenza tra il comportamento reale della struttura e il suo modello, essenziale per la conoscenza dello status della struttura.
Questa è fondamentale per importanti scopi come la ricertificazione per l'estensione della vita della piattaforma, la ristrutturazione, la conversione d'uso (ad esempio, per progetti di decarbonizzazione), ecc.
Sistema Integrato Monitoraggio Strutturale ISMS 05
Perchè scegliere la nostra soluzione?
Il nostro Sistema Integrato Monitoraggio Strutturale (ISMS) è un sistema di monitoraggio flessibile, economico e chiavi in mano per le strutture offshore. Questa soluzione include diverse reti di sensori, per misurare accuratamente la risposta strutturale in tempo reale alle eccitazioni ambientali e per la verifica del rispetto delle soglie predefinite. Il servizio di allarme fornisce un early warning su eventi potenzialmente pericolosi e consente di intraprendere azioni per garantire un'operatività sicura e pianificare attività di manutenzione.

I risultati prodotti dall'ISMS rappresentano un input prezioso per Model Updating e Digital Twin, per la verifica dell'integrità degli asset, la ricertificazione per l'estensione della vita operativa, il recupero per progetti di conversione, la riduzione della periodicità delle ispezioni.
sistema-integrato-monitoraggio-strutturale-isms-06

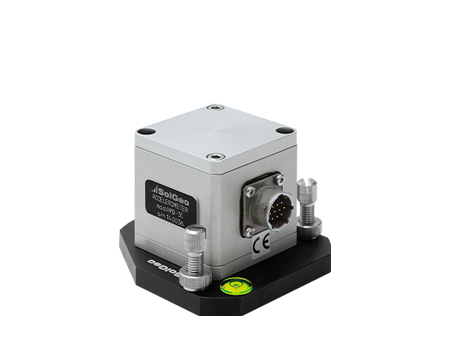

Accelerometer
sistema-integrato-monitoraggio-strutturale-isms-07

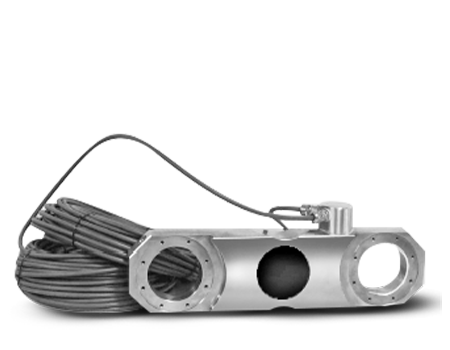

Strain gauge
sistema-integrato-monitoraggio-strutturale-isms-08

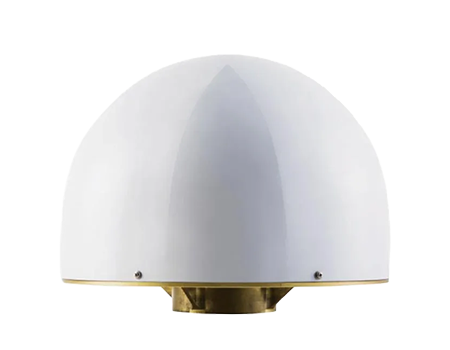

GNSS
sistema-integrato-monitoraggio-strutturale-isms-09

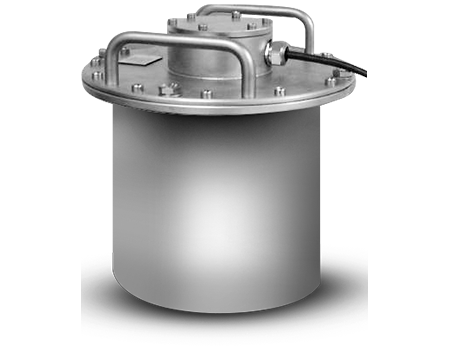

Wave radar
Scopri i nostri prodotti che fanno parte del sistema ISMS: AMS e Master V.

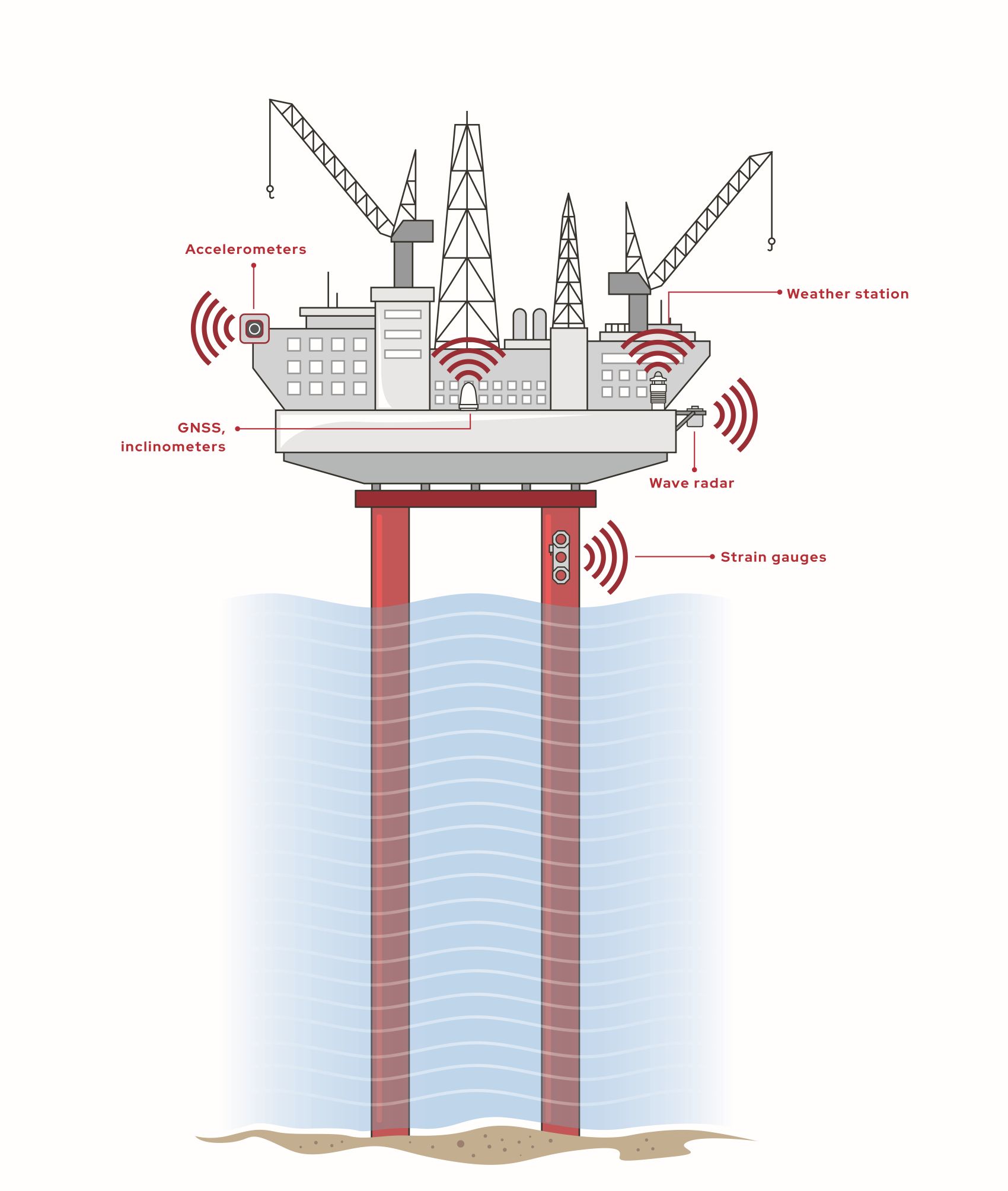

Reti sensoristiche
Il Sistema Integrato Monitoraggio Strutturale (ISMS) è composto da diversi reticoli di sensori, che lavorano indipendentemente l'uno dall'altro:
  • Accelerometri
  • Estensimetri
  • GNSS
  • Wave radar / Ondametro
  • Stazione Meteo
  • Stazione Micro-Sismica
Caratteristiche distintive
  • Integrazione di diversi sensori in un unico sistema
  • Soluzione economica per il monitoraggio strutturale
  • Sistema su misura, soluzioni ad hoc
  • Rilevamento del comportamento globale e dei danni locali
  • Elaborazione dei dati in tempo reale e servizio di allarme
  • Gestione automatizzata dei dati
  • Ideale per Digital Twin and Model Updating
ISMS: un sistema di monitoraggio
chiavi in mano
L'ISMS è una soluzione completa, dall'acquisizione dei dati (progettazione, fornitura, produzione, installazione, messa in servizio / commissioning, taratura) alla visualizzazione e interpretazione, insieme a un servizio completo di assistenza post-vendita.
Referenze
2018
5 piattaforme ENI al largo di Loango (Congo)

2021
- 3 piattaforme INA nel Mar Adriatico (Croazia)
- piattaforma Lotos Petrobaltic nel Mar Baltico (Polonia)

2022
piattaforma ENI Gela 1 (Italia)

2023
integrazione di ISMS sulla piattaforma Lotos Petrobaltic
Principali caratteristiche
Accelerometro
Range: ±2 g, 0÷400 Hz
Rumore: 7 µg/√Hz
Temperatura operativa: -20/+80°C
Estensimetro
Range: ±500 µε
Risoluzione: 1 µε
Temperatura operativa: -40/+65°C
Sistema geodetico (GNSS)
Risoluzione: 1 mm H, 3 mm V
Temperatura operativa: -40/+55°C
Inclinometro
Range: ±5°
Risoluzione: 0.001°
Non linearità: <0.5% F.S
Temperatura operativa: -40/+55°C
Wave radar / Ondametro
Direzione onda: 0÷360°
Altezza onda: 0÷60 m
Requisiti
Alimentazione elettrica
Connessione Internet
Su richiesta
Stazione meteorologica, sensore di temperatura, stazione micro-sismica.
Tutti i sensori possono essere forniti con certificazione ATEX.
Keeping a watchful eye
on your asset
Sistema Integrato Monitoraggio Strutturale ISMS 11

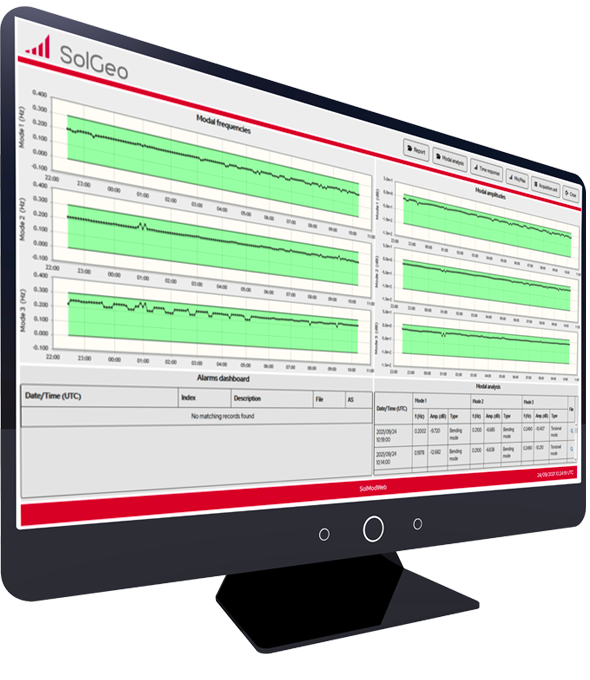

Interfaccia utente
L'ISMS fornisce risultati e allarmi in tempo reale attraverso un'interfaccia dedicata e facile da usare, dove tutta l'attività di monitoraggio può essere facilmente visualizzata.
Servizio completo post-vendita
I servizi correlati all'ISMS coprono tutte le necessità:
  • Formazione del personale
  • Assistenza remota e in loco per hardware e software
  • Reporting
  • Analisi di interpretazione su richiesta, ad hoc
  • Estensione della garanzia (garanzia standard: 12 mesi dalla distribuzione del sistema)
